В каркасном доме проводку кладём до внутренней обшивки: кабель в гофре идёт внутри стоек и по обвязке, через стойки — по просверленным отверстиям с защитными пластинами, в СИП-панелях — по заводским каналам или в кабель-канале. Всё это делается на этапе, когда стены ещё открыты, поэтому электрику в каркаснике лучше заказывать вместе со стройкой, а не после.
Магистрали идут по нижней или верхней обвязке в гофре ПВХ, спуски к точкам — вдоль стоек. Сквозь стойки сверлим отверстия по центру, чтобы не ослабить каркас, и там, где кабель проходит близко к поверхности, ставим стальные защитные пластины — иначе саморез при монтаже обшивки попадёт в жилу. Подрозетники — для полых стен с лапками, коробки — с креплением к стойке. Утеплитель укладывается после проводки, кабель не должен быть зажат в вате без гофры.
В домах из СИП-панелей используем заводские каналы, где они есть; если нет — открытая проводка в кабель-канале или прорезка каналов термоножом с последующей укладкой кабеля в гофре. Металлорукав в каркасе не обязателен, но на вводе и в котельной ставим.
Каркасные дома здесь строят быстро, часто под сезонное или первое постоянное жильё, и почти всегда с электрическим отоплением — конвекторы, электрокотёл с тёплым полом, ИК-плёнка. Все эти нагрузки требуют отдельных линий и правильно рассчитанного ввода: 15 кВт на дом 100 м² с конвекторами в каждой комнате — это уже впритык. Помогаем распределить мощность и подобрать реле ограничения, чтобы вводной автомат не выбивало.
Каркас — сухие стены, статика, поэтому заземление и УЗО важны не меньше, чем в брусе.
Этап стройки (открытый каркас — дешевле, готовая обшивка — прокладка с демонтажом), количество точек, тип отопления, слаботочные сети в те же трассы, второй этаж с распределительным щитом.
Ввод 380 В, щит на 12 модулей, 58 точек, заземление

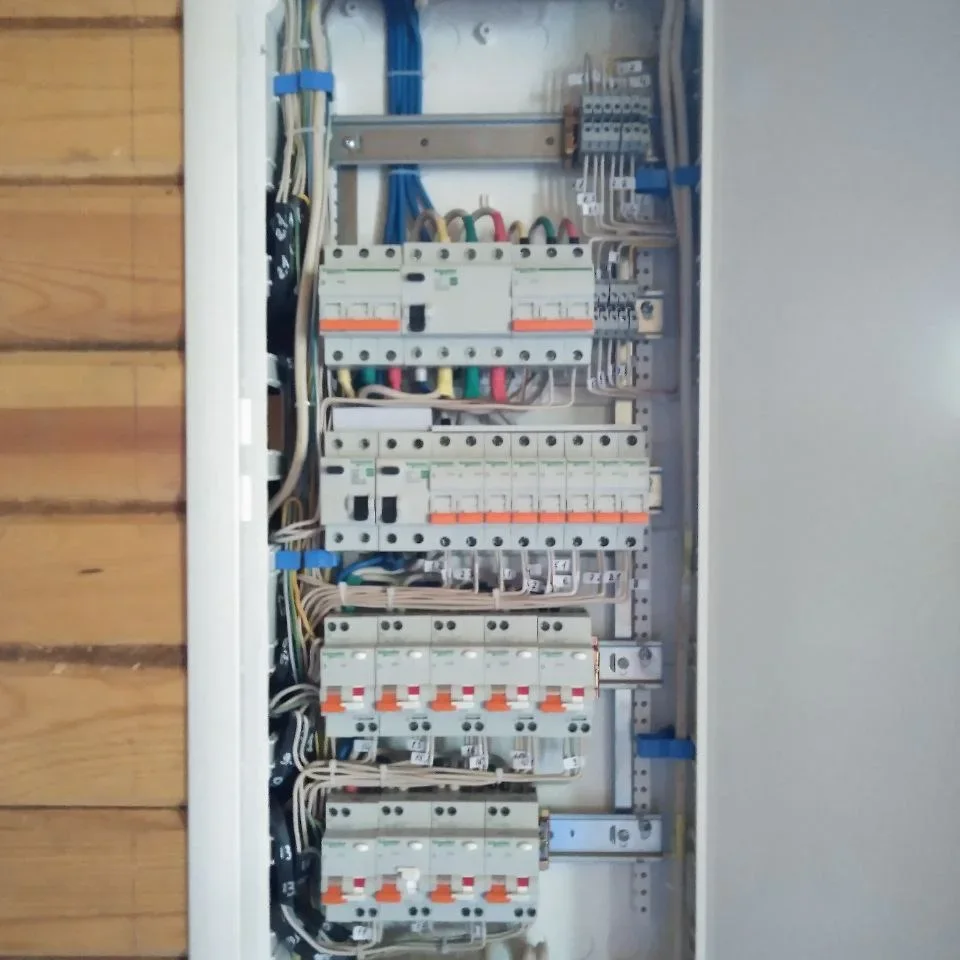

Завели ввод 380 В на 15 кВт, собрали щит на 12 модулей: вводной автомат, реле напряжения, УЗО на влажные зоны, отдельные линии на электрокотёл, варочную панель, скважину и гараж. Внутри дома — негорючая гофра в перекрытиях и распаячные коробки со сжимами, все линии подписаны. Смонтировали контур заземления из трёх штырей.
Перезваниваем в течение 30 минут в рабочее время. Спрашиваем материал стен, площадь, есть ли ввод и сколько кВт, какое отопление. По этим данным сразу называем ориентир за точку и за дом.
Бесплатно по Иркутску и району. С планом дома расставляем точки по комнатам, считаем нагрузки под котёл, тёплые полы и кухню, смотрим ввод, щит и место под заземление.
Смета построчно: ввод, щит, точки по помещениям, линии на оборудование, заземление, освещение. Цена фиксируется в договоре. Рассрочка и кредит через банки РФ, для организаций — счёт с НДС.
Черновой этап до отделки — трассы, подрозетники, щит, заземление, ввод; чистовой после отделки — фурнитура, светильники, сборка щита начисто. Дом застрахован на сумму договора на время работ.
Проверяем каждую линию, замеряем заземление, отдаём схему щита, фото трасс, протокол и гарантийный талон. Гарантия на работы до 5 лет.
Котёл 9 кВт, плита, бойлер и насос скважины на одном вводе — как не выбивать автомат зимой и какой кабель тянуть к котлу.
Скважина, вода, септик, отопление, вентиляция, электрика — шесть этапов, сроки и что сломается, если перепутать порядок.
После сборки каркаса и кровли, до утепления и внутренней обшивки. Тогда все трассы уходят внутрь стен, а точки выходят там, где нужно. По готовой обшивке тоже делаем — открыто в кабель-канале или с частичным вскрытием.
По ПУЭ каркас с негорючим утеплителем и гипсокартоном не требует металлорукава — достаточно кабеля ВВГнг-LS в гофре. Металлорукав ставим на вводе, в котельной и там, где кабель проходит близко к поверхности рядом с саморезами.
От 1 400 ₽ за точку. Дом на 35–40 точек с щитом, вводом и заземлением — ориентировочно 170 000–210 000 ₽ с материалами. Точнее — после бесплатного выезда инженера.
Посмотрим дом или план: где ввод и щит, сколько точек по комнатам, что из отопления и оборудования будет на электричестве. Составим схему групп и смету построчно — она фиксируется в договоре и не растёт в процессе.
+7 (3952) 50-38-30Выезд инженера бесплатный. По каждому посёлку знаем состояние сетей и типовые лимиты мощности.
